Характеристика
- предел условного давлении равен 0.1 МПа, однако данный показатель можно увеличить до 0.4 МПа и использовать приборы в условии вакуумной среды, комплектуя аппараты передвижным штуцером варианта исполнения ЮНКЖ.40592.
- класс допуска представлен первым и вторым соответственно;
- рабочий спай представлен изолированным или не изолированным от оболочек кабелей;
- температурный режим на клеммных головках (переходных втулках) равен ста градусам по Цельсию.
Использование предоставленных аппаратов позволяет следить за производительностью практически на всех стадиях, а также выявлять дефекты и приступать к немедленному решению образовавшегося чрезвычайного состояния. Приборы особенно точны, что обуславливает минимальную погрешность при проведении замеров.
максимальная температура на клеммной головке
- на переходной втулке 100 ° С.

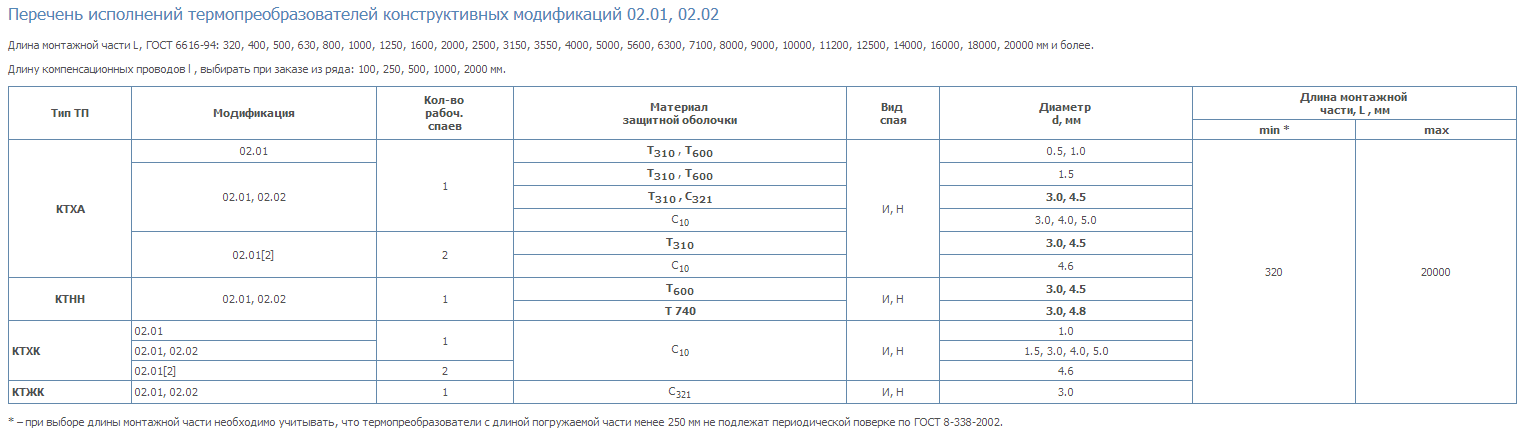

Обозначение и примеры записи при заказе:

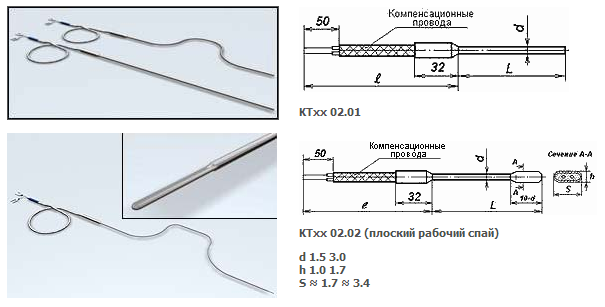

КТхх 02.ХХ([2]) – Т310 (С хх ) - И( Н) - d - L / l
КТХА 02.01 - Т310 - И - 3.0 - 20000 / 500 — кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 02.01 с изолированным ( И ) рабочим спаем в стальной оболочке ( Т310 ) диаметром (d) 3.0 мм, монтажной длиной 20000 мм (20 м) и длиной компенсационных проводов ( l ) 500 мм
Температурные стенки какого – либо энергетического котла рекомендуется контролировать с помощью термопары для котлов, имеющей наружный диаметр от 3 до 4 миллиметров и длиной монтажа в 20 или более метров.
Если необходимо работать в шахте, в скважине или в прочем месте, то можно использовать преобразователь термоэлектрический тха (d = 3 метра), имеющий максимальную монтажную длину в шестьсот метров.
Какой – либо преобразователь термоэлектрический тха, имеющий диаметр от 1 до 1.5 миллиметра, удобен в случае, если необходимо провести точный и малоинерционный замер в научном исследовании (учитывая малые габариты термометрируемого объекта).
Концы термоэлектрода термопары для котлов можно удлинить с использованием компенсационного провода, имеющего длину в 1 метр.
Загерметизации в таком случае будут поддаваться места соединений, помещенные в переходные втулки.
Стоит отметить, что:
- учитывая специальный заказ, будет изготовлена термопара ктха 02.01, имеющая наружный диаметр в 0.5 миллиметра, позволяющая при этом провести особо точный замер температурного режима;
- высокая точность замеров будет обеспечена проведением термообработки монтажных частей и индивидуальных градуировок термопары для котлов.
- термопара ктха 02.01 может быть изготовлена с приваренным или припаянным монтажным элементом, учитывая чертежи заказчика, что позволит расширить область использования термопары для котлов.
- термопара ктха 02.01 может предоставить возможность увеличения (до ста пятидесяти МПа) диапазона условного давления, учитывая использование монтажного элемента, припаянного к какой – либо защитной оболочке.
Преобразователь термоэлектрический тха позволит без проблем произвести замер жидкой или газообразной, а также сыпучей среды и какой – либо поверхности. Аппараты данного типа обладают высоким уровнем надёжности, что объясняется прочным корпусом, износоустойчивыми деталями и отлично отрегулированным механизмом.
Если необходимо разместить рабочий спай в указанной зоне (в которой производится замер), то преобразователь термоэлектрический тха позволяется изогнуть, учитывая при этом установку на технологическом оборудовании, имеющем сложную геометрию и какое – либо труднодоступное место. Преобразователь термоэлектрический тха способен выдержать изгиб на 180 градусов относительно цилиндров с имеющимся диаметром, превышающим диаметр в 5 раз.
