В зависимости от используемого материала при изготовлении чехла, он может быть различных размеров, а именно:
- Сплав карбида и кремния – 25 мм;
- Алюмооксидная керамика – 10 и 20 мм;
- На основе корунда, типа КТВП – 22м.

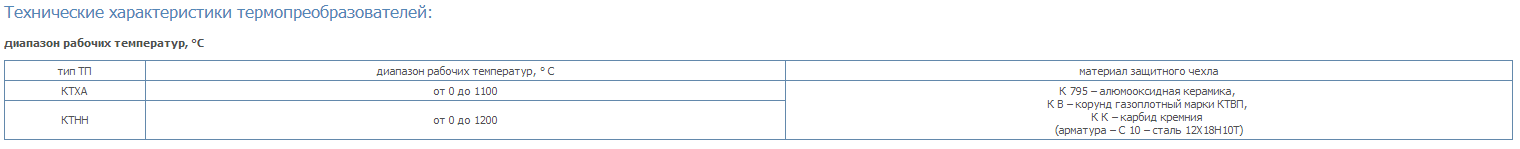

Технические характеристики термоэлектрического преобразователя 01.20, типа КТХА и КТНН:
- Условное давление – не боле 0,1 мПа;
- 1 или 2 рабочих спая, которые обладают изоляцией от чехла;
- Максимальная температура на клеммной головке не более 200 С.
Обозначение и примеры записи при заказе:

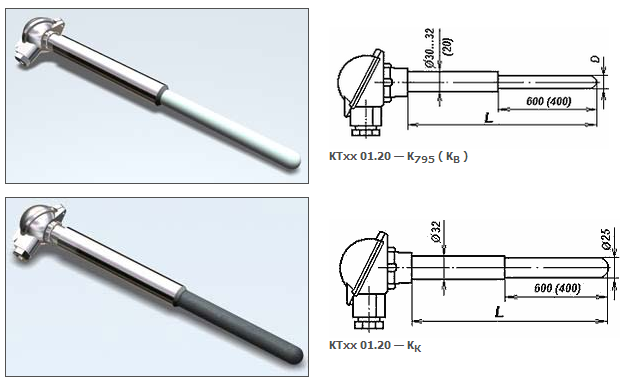

КТхх 01.20([2]) - КК – И - D – L ( / lК ),

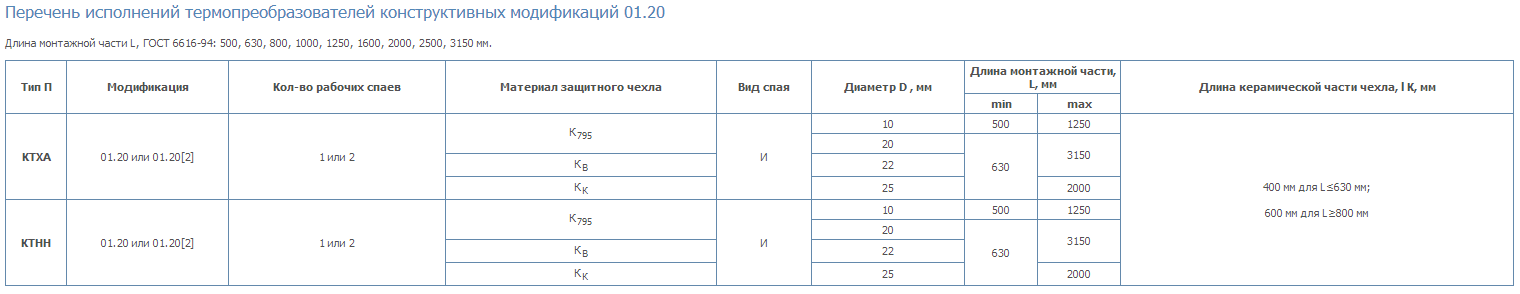

где lК – длина рабочей керамической части, указывается, если отличается от приведенной на рисунке и
в таблице исполнений.
КТХА 01.20 - КК - И - 25 - 1600 – термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.20 с изолированным ( И ) рабочим спаем в чехле из карбида кремния ( КК ) диаметром 25 мм, монтажной длиной (L) 1600 мм (длина керамической части 600 мм).
Термоэлектрические преобразователи состоят из нескольких проводов, которые выполняют роль чувствительного элемента, провода могут быть на основе различных сплавов или чистых металлов со спаянными наконечниками. Принцип действия такого прибора базируется на эффекте Зеебека – создание температурного ЭДС в контуре, который состоит из нескольких разнородных проводников их спаи прогреваются до разных температурных показателей. При стабильном поддержании температурного показателя одного спая по образующемся температурном ЭДС имеется возможность определить температурные покатили другого спая. Тот спай, в котором поддерживаются стабильные температурные показатели именуется, как холодный, а горячим спаем называется тот, что непосредственно используется в измеряемой среде.
Термоэлектрические преобразователи 01.20, типа КТХА и КТНН
Используется для осуществления температурных замеров в высокотемпературной газовой среде. Провод, который выступает в качестве чувствительного элемента размещается в специальном чехле, он изготавливается на основе карбида кремния или алюмооксидной керамики. Чехол частично армируется с наружной части при помощи использования стальной трубы. Чехол на основе карбида кремния отличается повышенным уровнем износостойкости и улучшенными эксплуатационными характеристиками, также может использоваться и для проведения температурных замеров и в жидкой среде, но только при условии того, что в среде будут находиться абразивные частицы. Рекомендуется погружать чехол в рабочую среду на глубину не более 50 см. По требованию заказчика рабочая длинна чехла может быть изменена.
