Термоэлектрические преобразователи платиновые 01.22; тип ТППТ, ТПРТ

Производитель: Тесей

Если Вы не нашли интересующий товар в таблице, то оставьте свои данные и мы свяжемся с Вами в ближайщее время


Диапазон условных давлений

  • 0 - 1.0 МПа

Класс допуска

  • 2 и 3

Материал защитного чехла

  • К 799 – алюмооксидная керамика с содержанием Al2O3 не менее 99.5%
  • К КН – карбид кремния на нитридной связке (содержание SiC не менее 48%)

Рабочий спай

  • один или два, изолирован от металлической арматуры защитного чехла


Показатель тепловой инерции не превышает:

  • 120 с для чехлов из алюмооксидной керамики ;
  • 150 с для чехлов из карбидной керамики

Максимальная температура на клеммной головке

  • 200 °С (силумин)

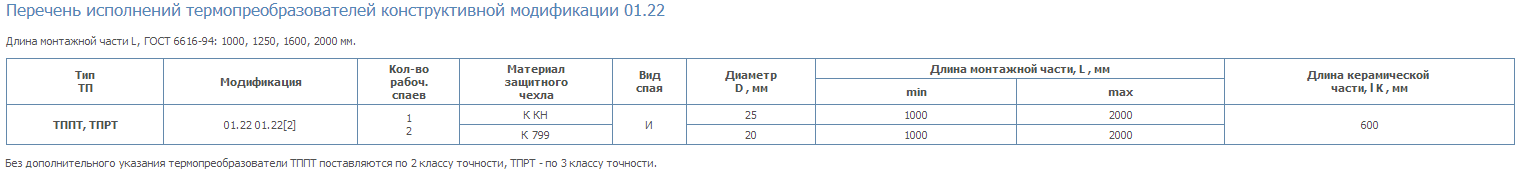

Обозначение и примеры записи при заказе:

ТППТ(ТПРТ) 01.22 (А, В, С) ([2]) – К ХХ - И – D – L
ТПРТ 01.22 В – К КН – И – 25 – 1000 - термопреобразователь градуировки ПР конструктивной модификации 01.22 с изолированным (И) рабочим спаем, в чехле из карбида кремния на нитридной связке (К КН) диаметром 25 мм, общей монтажной длиной (L) 1000 мм (длина керамической части 600 мм).

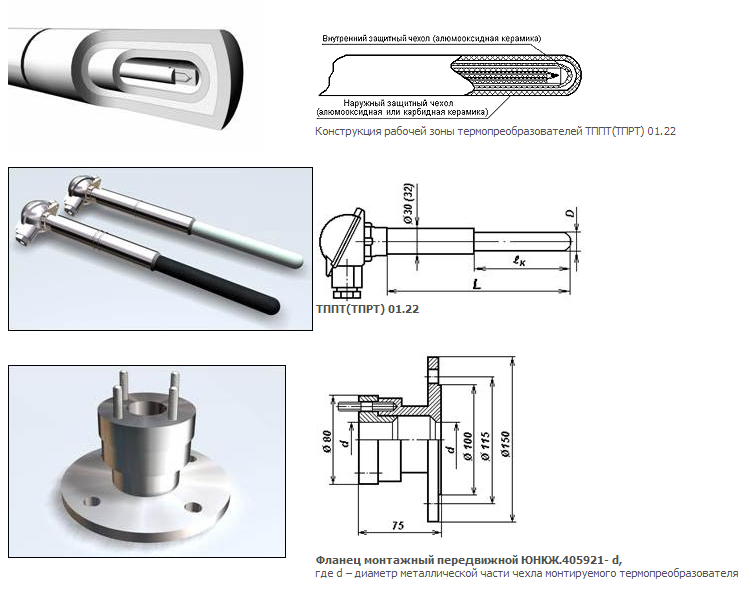

Конструкция

Платиновые термопреобразователи подвергаются влиянию вредных факторов, чтобы не допустить этого, применяются для их защиты двойные чехлы, изготовленные из высокочистой керамики, импортного производства.

Данная керамика полностью соответствует стандартам  МЭК 60672. Термоэлектроды помещаются в цельную керамическую соломку, которая не выделяет вредных примесей. Такие преобразователи, как ТППТ (ТПРТ), 01.21 состоят из двойного керамического защитного чехла:

1. Для наружного чехла используется алюмооксидная или муллито-алюмосиликатная керамика и карбид кремния;

2. Для внутреннего чехла применяется газоплотная алюмооксидная керамика.

Устройство чехлов

В чехлах содержание вредных примесей сведено до минимума, поэтому можно использовать термоэлектроды уменьшенного диаметра, у которых высокая стойкость к термоударам.

Все пространство, которое находится между чехлами, внутренним и наружным, заполнено специальным  мелкодисперсным порошком AI203. Это дает возможность снизить тепловую инерцию почти в два раза. Керамический чехол имеет частичное наружное армирование стальной трубкой.

 Для металлической арматуры используется сталь AISI 310; зона, в которой осуществляется переход металлической части к керамической части чехла, должна иметь такую температуру, которая не может превышать 1000 градусов во время эксплуатации.

При заказе нужно указывать длину керамической части (lK) чехла. У защитных чехлов, изготовленных из карбида кремния, есть повышенная износостойкость.

Работа термопар

Термопары работают при помощи компенсационных и удлиненных стандартных проводов. Благодаря этим проводам, удается передавать сигнал к измерительному прибору, находящемуся на большом расстоянии, несколько сот метров.

При такой работе потери точности сводятся к минимуму. Термоэлектроды и удлиненные провода изготавливаются из одного материала, а вот для компенсационных проводов используется медная проволока.Термоэлектрические преобразователи платиновые представляют собой измерительную технику. Они наделены уменьшенной термоэлектрической неоднородностью.  Температурные датчики очень распространены в промышленности. Предназначение термопреобразователей заключается в измерении температур высокотемпературных газообразных сред, которые могут быть химически неагрессивны, или агрессивны, когда они не разрушают материал их защитного чехла.

Конструкция

Платиновые термопреобразователи подвергаются влиянию вредных факторов, чтобы не допустить этого, применяются для их защиты двойные чехлы, изготовленные из высокочистой керамики, импортного производства.

Данная керамика полностью соответствует стандартам  МЭК 60672. Термоэлектроды помещаются в цельную керамическую соломку, которая не выделяет вредных примесей. Такие преобразователи, как ТППТ (ТПРТ), 01.21 состоят из двойного керамического защитного чехла:

1. Для наружного чехла используется алюмооксидная или муллито-алюмосиликатная керамика и карбид кремния;

2. Для внутреннего чехла применяется газоплотная алюмооксидная керамика.

Устройство чехлов

В чехлах содержание вредных примесей сведено до минимума, поэтому можно использовать термоэлектроды уменьшенного диаметра, у которых высокая стойкость к термоударам.

Все пространство, которое находится между чехлами, внутренним и наружным, заполнено специальным  мелкодисперсным порошком AI203. Это дает возможность снизить тепловую инерцию почти в два раза. Керамический чехол имеет частичное наружное армирование стальной трубкой.

 Для металлической арматуры используется сталь AISI 310; зона, в которой осуществляется переход металлической части к керамической части чехла, должна иметь такую температуру, которая не может превышать 1000 градусов во время эксплуатации.

При заказе нужно указывать длину керамической части (lK) чехла. У защитных чехлов, изготовленных из карбида кремния, есть повышенная износостойкость.

Работа термопар

Термопары работают при помощи компенсационных и удлиненных стандартных проводов. Благодаря этим проводам, удается передавать сигнал к измерительному прибору, находящемуся на большом расстоянии, несколько сот метров.

При такой работе потери точности сводятся к минимуму. Термоэлектроды и удлиненные провода изготавливаются из одного материала, а вот для компенсационных проводов используется медная проволока.

Термоэлектрические преобразователи платиновые представляют собой измерительную технику. Они наделены уменьшенной термоэлектрической неоднородностью.  Температурные датчики очень распространены в промышленности. Предназначение термопреобразователей заключается в измерении температур высокотемпературных газообразных сред, которые могут быть химически неагрессивны, или агрессивны, когда они не разрушают материал их защитного чехла.
