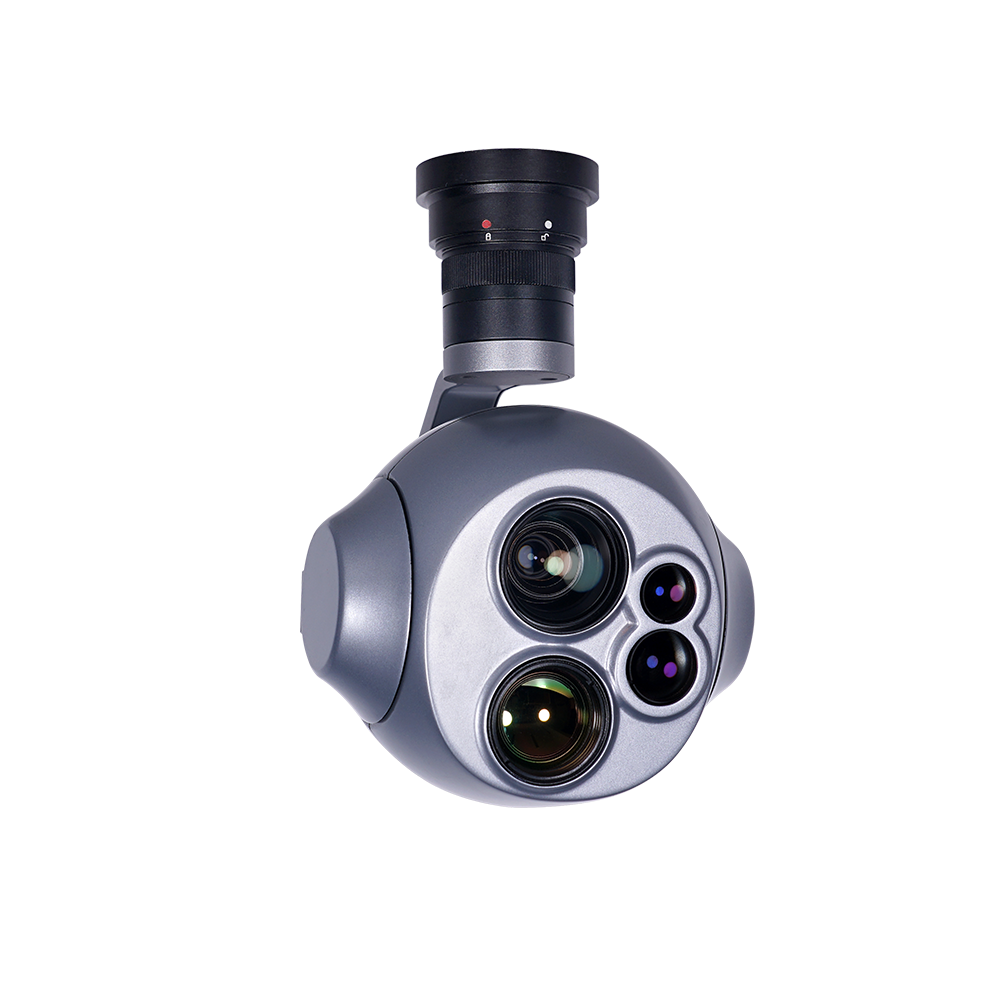

Тепловизор с 10-кратным зумом, кардан для лазерного дальномера

Производитель: Viewpro Ltd

Если Вы не нашли интересующий товар в таблице, то оставьте свои данные и мы свяжемся с Вами в ближайщее время





Профессиональная 3-осевая высокоточная программа FOC




Стабилизатор Q10TIRM — это высокооптимизированный 3-осевой подвес камеры с точнейшим вращением двигателя и точностью управления ±0,01°, работающий от специального процессора. Q10TIRM использует уникальную механически ограниченную конструкцию и скрытые провода, чтобы обеспечить более стабильную передачу данных и большую долговечность. Вибрация устраняется с помощью четырех демпфирующих шариков и легкой демпфирующей пластины, что обеспечивает плавное видео. Вращение на 360° остается возможным благодаря вращению подвеса.




Камера с 10-кратным оптическим зумом



Стабилизатор Q10TIRM — это высокооптимизированный 3-осевой подвес камеры с точнейшим вращением двигателя и точностью управления ±0,01°, работающий от специального процессора. Вращение на 360° остается возможным благодаря вращению подвеса.

Отслеживание объектов с двумя датчиками IR + EO



Встроенный алгоритм нормализации, взаимной корреляции и отслеживания в сочетании с алгоритмом повторного захвата отсутствующих объектов обеспечивают стабильное отслеживание цели. Поддержка пользовательских символов пользовательского экранного меню, адаптивных ворот, перекрестного курсора, отображения информации о трассировке. Скорость слежения до 32 пикселей/кадр, диапазон размеров объекта от 16*16 пикселей до 160*160 пикселей, минимальное отношение сигнал/шум (SNR) 4 дБ, среднеквадратические значения импульсного шума в объекте положение <0,5 пикселя, что значительно повышает точность и эффект отслеживания.


Определение местоположения GPS


Усовершенствованный алгоритм расчета местоположения используется для расчета расстояния до объекта в пределах 3000 метров, точного анализа долготы и широты объекта и отображения его на экране.

Несколько методов вывода (опционально)



Q10TIRM pro поддерживает выход HDMI, выход Ethernet/IP и выход SDI. HDMI и выход имеют разрешение 1080p, выход Ethernet по умолчанию — 720p, а запись — 1080p. Версии с выходом IP и выходом SDI будут поддерживать панорамирование на 360 градусов.

Несколько методов управления



Управление TTL по умолчанию и последовательным портом, SBUS является дополнительным, версия выхода IP также поддерживает управление TCP через кабель Ethernet. С помощью программного обеспечения Viewpro  Вы можете выполнить вывод IP, контроль TTL и контроль TCP.


Сигнальные интерфейсы блока управления:



Совместимость с видовым экраном



Q30TIRM pro совместим с быстроразъемным разъемом Viewpro Viewport. Область просмотра — это опция, известная как простая сборка, подключи и работай.





Приложения


«Наша основная задача — поставка оборудования для различных целей, таких как пожаротушение, техническое обслуживание опор электропередач, проверка трубопроводов, а также поисково-спасательные операции. Чрезвычайные ситуации требуют широкого спектра возможностей мониторинга и поиска для быстрой оценки ситуации и повышения эффективности реагирования».

Размеры






 Технические характеристики



Параметр оборудования
Рабочее напряжение 16 В
Входное напряжение 4С ~ 6С
Выходное напряжение 5 В (подключение к ШИМ)
Динамический ток 600~1200 мА при 16 В
Температура рабочей среды. -20  ~ +60
Выход  микро HDMI (1080P, 60 кадров в секунду) / IP (RTSP/UDP 720p/1080p, 25 кадров в секунду/30 кадров в секунду)
Локальное хранилище SD-карта (до 512 ГБ, класс 10, формат FAT32)
Формат хранения фотографий JPG(1920*1080)
Формат хранения видео MP4 (1080P, 30 кадров в секунду)
Чтение карт онлайн Чтение SMB/чтение HTTP
Метод управления PWM / TTL / S.BUS / TCP (выход IP)/UDP ( версия выхода IP )
Геотегирование Поддержка, время отображения и GPS-координата в exif-изображении
Характеристики подвеса
Механический диапазон Наклон/наклон: -90° ~ 125°, крен: ±40°, отклонение/панорамирование: ±300°/±360°*N (версия с выходом IP)
Контролируемый диапазон Угол наклона/наклона: -45° ~ 120 °, поворот/поворот: ±290°/±360°*N (версия с выходом IP)
Угол вибрации Наклон/крен: ±0,02°, рыскание : ±0,02°
Один ключ к центру
Характеристики камеры EO
Датчик изображения  1/3-дюймовый CMOS-сенсор Panasonic
Всего пикселей  2,48 млн.
Качество изображения Полное HD 1080 (1920*1080)
Оптический зум 10x, f = 5,1 мм ~ 51 мм
Цифровое увеличение 32x
Угол обзора (D, H, V) D: 68° (широкоугольный конец) ~ 6,7° (телеконец)
Г: 54° (широкий конец) ~ 4,9° (телеконец)
В: 31° (широкий конец) ~ 4,0° (телеконец)
Формат хранения фотографий JPG(1920*1080/1280*720)
Формат хранения видео MP4 (1080P/720P, 25/30 кадров в секунду)
Система синхронизации Прогрессивная развертка
Синхронизация. Внутренняя система Внутренний
Отношение сигнал/шум более 50 дБ
Минимальная освещенность Цвет: 0,5 люкс, ЧБ: 0,1 люкс,
Цвет DSS: 0,125 люкс, ЧБ DSS: 0,025 люкс
Регулятор усиления (АРУ) Выкл./Вкл.
баланс белого Автоматический / Одно нажатие / Ручной / В помещении / На улице
Скорость затвора 1/30(25) ~ 1/30 000 сек.
Фокус Автоматический / Одно нажатие / Ручной
Ирис 0 ~ 20 шагов
Контакт  Режим / АРУ / Скорость затвора / Диафрагма / DSS / Немерцание / Яркость / WDR/BLC / D&N
Защита от запотевания Да
экранное меню Да
Спецификация ИК-тепловизора
Длина фокуса 25 мм
Горизонтальный угол обзора 24,6°
Вертикальное поле зрения 18,5°
Диагональное поле зрения 30,4°
Детектив на расстоянии (мужчина: 1,8x0,5 м) 735 метров
Распознавание расстояния (мужчина: 1,8x0,5 м) 184 метра
Проверенное расстояние (человек: 1,8x0,5 м) 92 метра
Детективная дистанция (Автомобиль: 4,2x1,8 м) 2255 метров
Распознавание расстояния (автомобиль: 4,2x1,8 м) 564 метра
Проверенное расстояние (автомобиль: 4,2x1,8 м) 282 метра
Рабочий режим Неохлаждаемый длинноволновый (8 мкм~14 мкм) тепловизор
Детектор пикселей 640*480
Шаг пикселя 17 мкм
Метод фокусировки Атермальный объектив с постоянным фокусным расстоянием
Коррекция излучательной способности 0,01~1
NETD ≤50мК (@25 )
МСПД ≤650мК (@характеристическая частота)
Улучшение изображения Автоматическая настройка яркости и контрастности изображения
Цветовая палитра Белый, железно-красный, псевдоцвет
Автоматическая коррекция неравномерности Да (без затвора)
Цифровое увеличение 1x ~ 4x
Синхронизировать правильное время Да
Тип термометрии Шкала температуры (псевдоцветной дисплей): максимальная температура, минимальная температура, центральная температура поля зрения (дополнительно)
Предупреждение о температуре 0 ~ 120  (только для термометрической версии)
Лазерный дальномер
Длины волн лазера 1550 нм
Оптическая апертура Передача 13 мм  / прием 17 мм
Разрешение 0,75 м
Измерение способности 3000 м (типовое значение 1:
· Размер объекта: поверхность цели больше площади лазерного пятна
· Отражательная способность: 60%
· Точность: 90%
· Видимость: 10 км
· Температура окружающей среды: 20

· Атмосферное давление: 1013 мбар)
Измерение цели автомобиля 2300 м (Типичное значение 2:
· Размер объекта: 2,3*2,3 м
· Коэффициент излучения: 30%
· Остальные такие же, как и типовое значение 1)
Безопасный для глаз Класс 1 Стандарт IEC 60825-1, второе издание (2007-03)
Угол лазерного луча (типовое значение) 1,0 мрад
Точность  (типичное значение) ± 0,75 м
Точность (в тяжелых условиях) ± 2 м
Частота измерений 2 Гц
Многоцелевое измерение Возвращаются значения максимального расстояния до 3 целей.
Разрешение объекта (типичное значение) 30 м
Отслеживание объектов с помощью EO/IR-камеры
Скорость обновления пикселя отклонения 50 Гц
Выходная задержка пикселя отклонения 5 мс
Минимальный контраст объекта 5%
ОСШ 4
Минимальный размер объекта 32*32 пикселя
Максимальный размер объекта 128*128 пикселей
Скорость отслеживания ±48 пикселей/кадр
Время памяти объекта 100 кадров (4 с)
Среднеквадратические значения импульсного шума в положении объекта < 0,5 пикселей
Информация об упаковке
СЗ 896 г/959 г (версия с видовым экраном)
Измерение продукта. 116,7*111,2*185,8 мм/116,7*111,2*191,5 мм (версия с видовым экраном)
Аксессуары Устройство камеры с подвесом 1 шт., винты 8 шт., медные цилиндры 4 шт., демпфирующие шарики 4 шт., кабель USB-TTL 1 шт. / Высококачественная пластиковая коробка с пенопластовой подушкой
ГВ 2250г
Пакет мер. 300*250*200 мм
